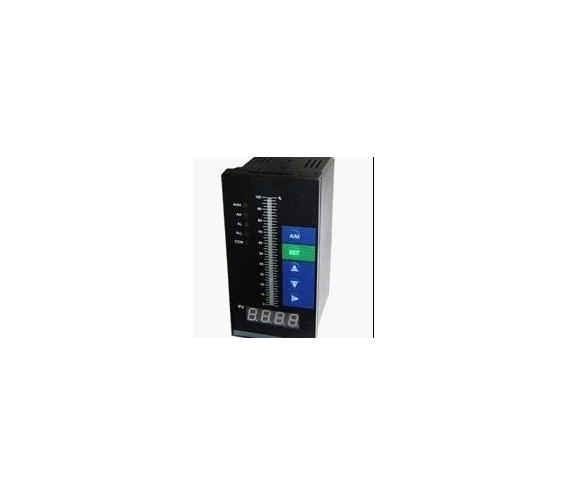

WXZJ-GZ20A系列智能光柱數顯儀

WXZJ-GZ20A系列智能型儀表的設計核心思想是通用，即能適合多種信號輸入/輸出的新一代智能型通用數字（光柱）顯示控制儀。它與熱電偶、熱電阻、變送器、傳感器等儀表配合，可用于冶金、電力、石油、化工、機械制造、熱處理、輕工等行業。儀表由用戶通過設置鍵設置適當?shù)膮?shù)可實現對壓力、溫度、流量、液位、轉速、電壓、電流、頻率等各種工業參數的指示、報警和輸出。本儀表抗干擾力強，可適合電源波動大的場合中使用，供電電源范圍100~260VAC/DC或24VDC

WXZJ-GZ20A系列智能光柱數顯儀

◆ 測量范圍：-1999～9999字

◆ 精度：±0.5%FS±1字 或 ±0.2%FS±1字

◆分 辨 率：0.001、0.01、0.1、1

◆ 采樣周期：3次/秒

◆ 信號輸入：熱電阻：Pt100，Cu50  熱電偶：B，S，E，K，J，T，R，N

標準電流：0～10/0～20/4～20mA     標準電壓：0～5/1～5V

      電阻：0～400Ω                    非標電壓：0～100mV

      頻率：0～3KHz，波幅＞4V，矩形波或正弦波

◆ 變送輸出：標準電壓：0～5V 、1～5V（負載RL≥250kΩ）

模擬量     標準電流：0～10mA（負載RL≤750Ω）；4～20mA（負載RL≤500Ω）

◆ 控制輸出：觸點容量22VAC/5A（阻性負載）

◆饋電輸出：24VDC（30mA）

◆通訊接口：RS485、RS232、PRN接口；300～9600bps可選；MODBUS通

訊協議

◆供電電源：100-265VAC，50Hz 或 24VDC±2V。

◆ 絕緣強度： 公用地（大地端）：大于40MΩ，500VAC/1分鐘，無擊穿、無飛弧。

◆ 工作環境：溫度：0-50℃；相對濕度：＜85%RH；避免強腐蝕性氣體。

◆ 安裝方式：卡入式安裝、彈片頂壓安裝

◆儀表外形及開孔尺寸：

儀表外形：160X80X100 、80X160X100 、96X96X100 、96X48X100、48X96X100

開孔尺寸：152±1x76±0.7 、76±0.7x152±1 、92±0.8x92±0.8、92±0.8x45±0.6、45±0.6x92±

◆ 功   耗： ≤4W（220VAC、+24VDC開關電源）
