在催化裂化裝置中，它肩負著燒去結焦催化劑上焦炭的關鍵任務。而襯里作為再生器的"防護鎧甲"，其結構設計直接關系到設備壽命和運行效率。傳統的龜甲網襯里與新型無龜甲網襯里各有什么優劣？為何現代裝置更青睞后者？讓我們深入解析這一關鍵技術。
襯里的雙重使命：隔熱與耐磨

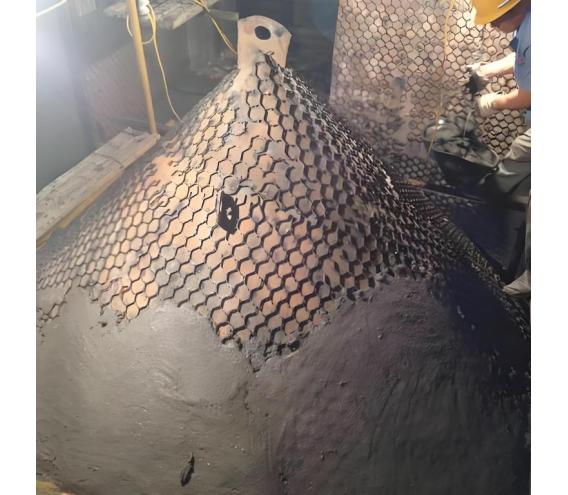

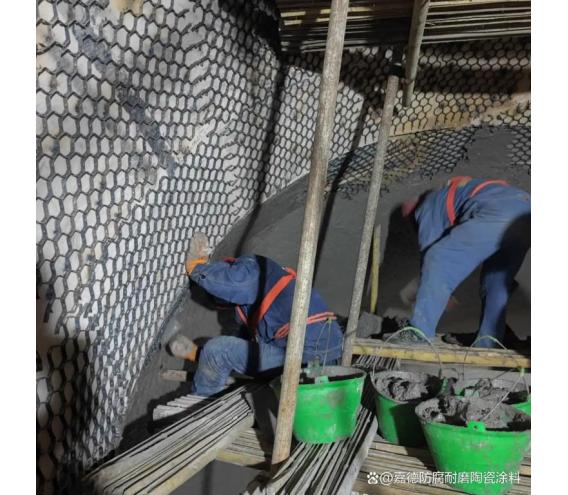

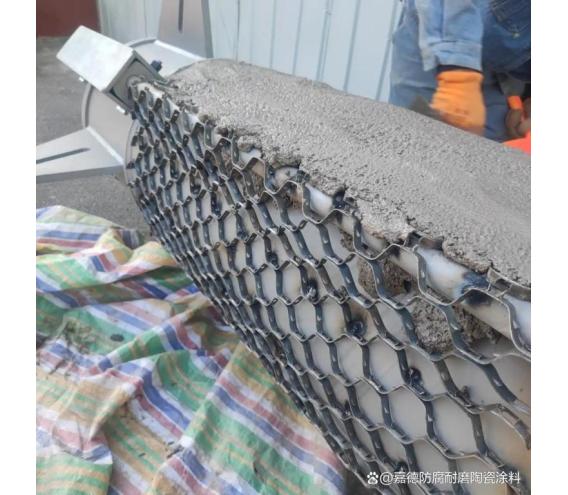

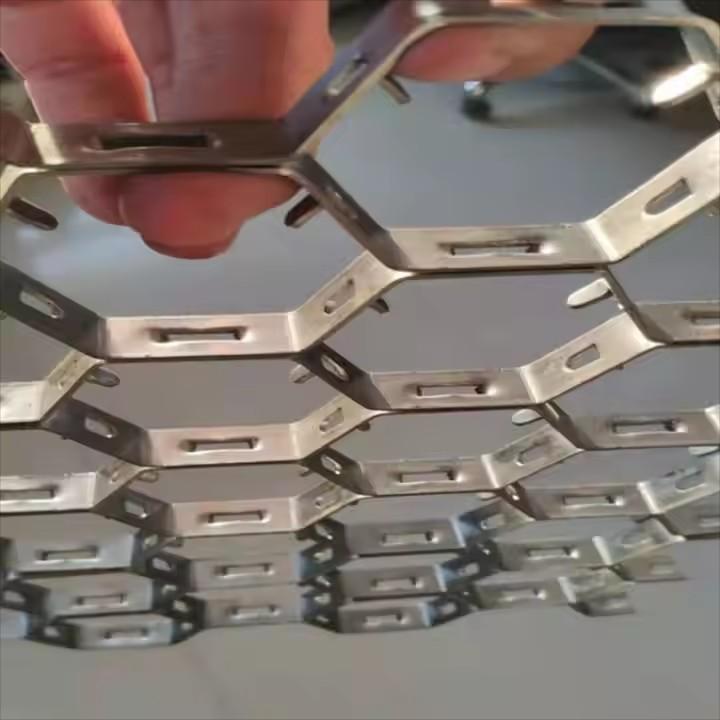

再生器操作溫度高達650-730℃，內部催化劑以流化狀態高速運動，對器壁造成嚴重磨損。襯里必須同時滿足隔熱和耐磨兩大需求：一方面要減少熱量損失，使碳鋼殼體在安全溫度下工作；另一方面要抵御催化劑顆粒的持續沖刷。早期普遍采用的龜甲網雙層襯里，通過金屬網格支撐耐磨層，雖然整體性較好，但存在結構復雜、施工周期長、高溫易變形等固有缺陷。
無龜甲網襯里的技術突破

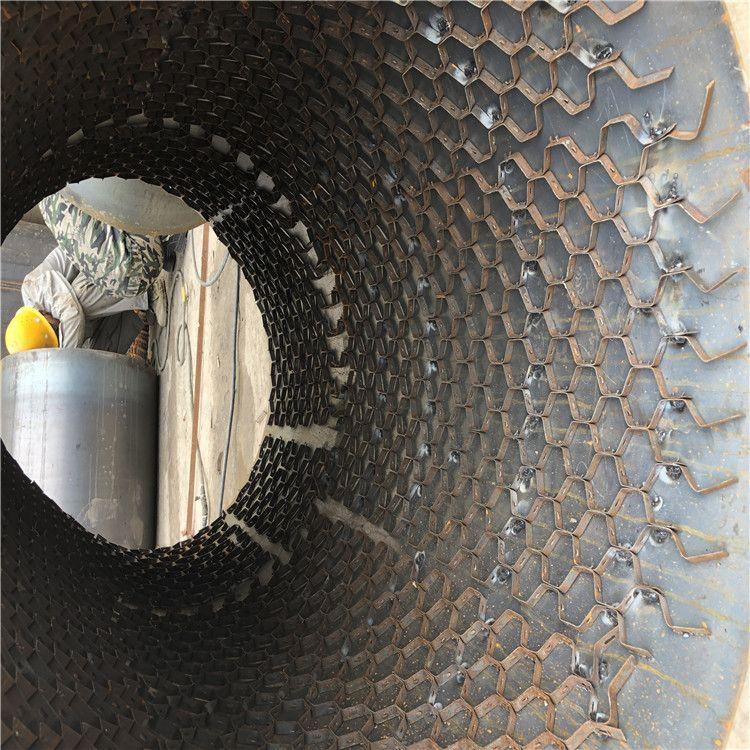

上世紀80年代開始應用的無龜甲網單層襯里，采用Ω形錨固釘固定摻有不銹鋼纖維的隔熱耐磨材料。這種創新設計通過錨固釘頂端的可熔化塑料帽吸收熱膨脹應力，襯里整體性好且導熱系數適中，既能防止設備過熱，又可避免酸性氣體露點腐蝕。在再生器、燒焦罐等高溫部位，無龜甲網襯里展現出明顯優勢：施工效率提升40%，維修成本降低30%，特別適合燒焦強度達100-250kg/(t·h)的苛刻工況。
結構差異帶來的應用分野
實際應用中，不同部位對襯里的需求各異。沉降器因操作溫度較低（<540℃）且存在油氣滲透風險，仍保留龜甲網雙層結構，利用網格隔離防止襯里裂縫導致的結焦膨脹。而油氣管線和提升管因結焦傾向明顯，也采用龜甲網襯里。值得注意的是，2004年大修后，部分裝置將循環斜管改為單層無龜甲網襯里，這反映了材料技術的持續進步。
襯里維護的技術規范
襯里檢查需嚴格遵循標準：龜甲網鼓包變形范圍小于250mm可不處理；裂縫寬度超過3mm或深度超1/3厚度必須修補。無龜甲網襯里修復時要求每個修補處至少3個錨固釘，修補斷面做成內八字形確保結合強度。施工驗收時要用0.5kg手錘以350mm間距敲擊檢查，要求聲音清脆無空鼓，厚度偏差控制在±5mm以?xún)?nèi)。烘爐后無龜甲網襯里表面裂紋寬度不得超過3mm，且嚴禁出現貫穿性裂紋。

從龜甲網到無龜甲網的演進，體現了煉化設備材料科學的精進?，F(xiàn)代襯里技術不僅解決了傳統結構的固有缺陷，更為實現再生催化劑含炭量低于0.2%、甚至0.05%-0.1%的苛刻指標提供了設備保障。隨著新型錨固系統和耐磨材料的持續開發，襯里技術將繼續向著更高效、更耐久的方向發展，為催化裂化裝置的長周期運行筑牢根基。
