賣家服務時間
9:00--17:00
價格：
行業分類：電工電氣/配電輸電設備/補償裝置
產品類別：
品 牌：
規格型號：
庫 存：
生 產 商：
產 地：中國陜西省西安市

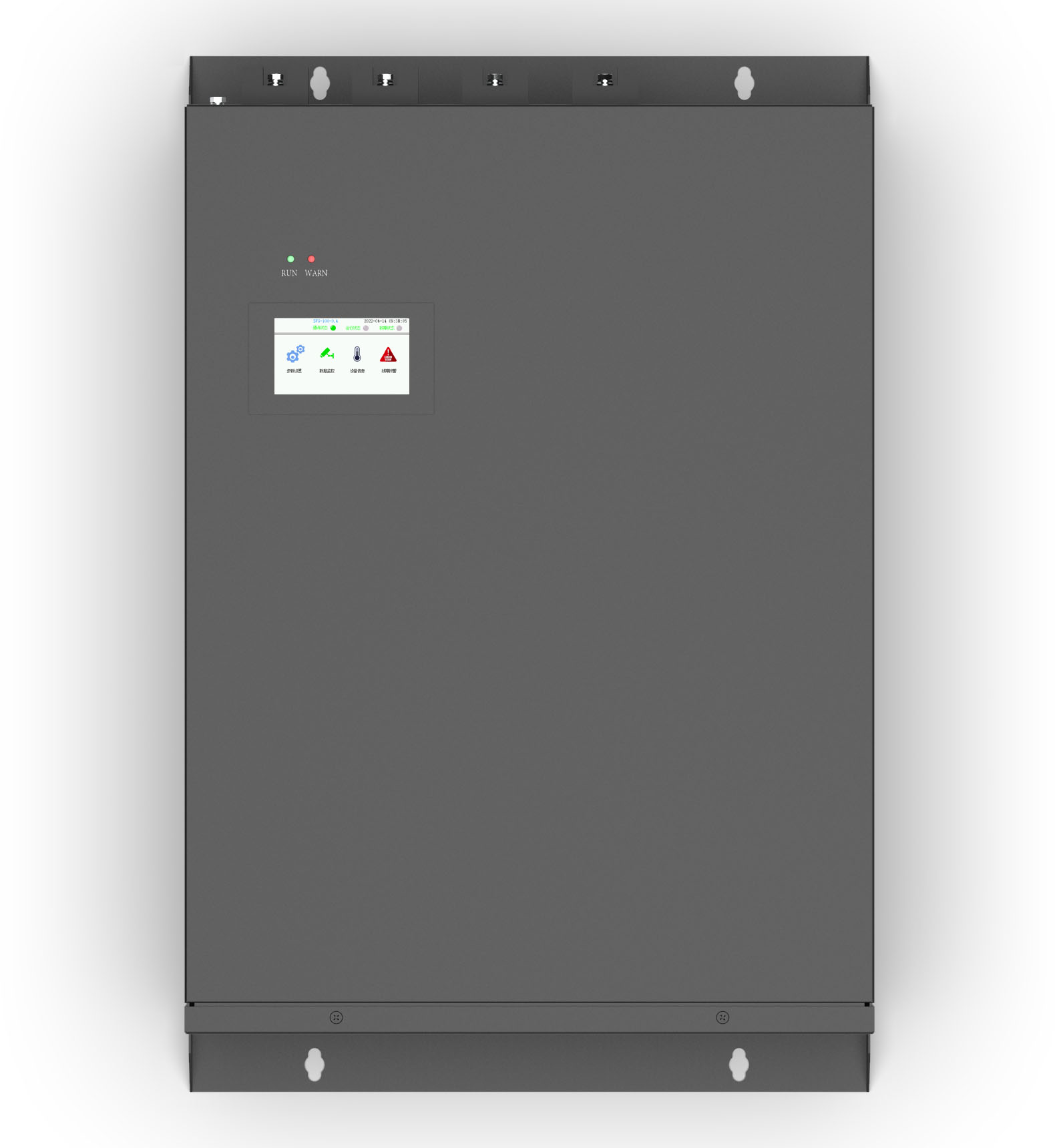

CoEpo-APF系列有源電力濾波器，采用并聯方式接入電力系統中，通過外部采樣回路，實時采集電力系統數據，通過設備內部核心運算芯片，將系統中諧波分量數據進行分析，并控制IGBT高頻開關，輸出與系統中諧波電流大小幅值相等，方向相反的電流，對系統中的諧波電流進行抵消，以達到治理系統中諧波電流的目的。
產品特點
1.同時具備諧波治理、無功補償、三相不平衡治理功能，根據現場需求不同，靈活調整功能優先級
2.全響應時間10ms，可以使系統保持THDI小于5%，PF達到0.99，三相不平衡度小于等于3%的理想狀態
3.可濾除2~50次諧波，在此范圍內任意選擇諧波次數，并調節濾波輸出大小，以達到濾波效果
4.無功補償范圍（-1~1），容性感性無功隨時切換，滿足沖壓、電焊等瞬時無功變化劇烈的設備的無功補償需求
5.模塊化設計，便于維護，便于安裝，支持機架式安裝、壁掛式安裝兩種安裝方式
6.獨立風道設計，確保設備有良好的散熱能力，同時具備全面的溫度檢測系統，實時檢測設備溫度信息
7.完善的保護功能，16種保護功能，確保設備安全與系統安全
| APF有源濾波規格參數 | ||||||
| 電壓等級 | 0.4KV/0.48KV/0.69KV | |||||
| 電流等級 | 50A | 75A | 100A | 150A | 200A | 可疊加容量 |
| 系統參數 | ||||||
| 額定輸入電壓 | 304Vac-456Vac/288Vac-576Vac/414Vac-759Vac | |||||
| 電網頻率 | 50Hz(范圍:45Hz-55Hz)，60Hz(范圍:55Hz-65Hz) | |||||
| 無功補償 | 具備無功補償功能，補償范圍（1 ~-1) | |||||
| 三相不平衡調節 | 具備三相不平衡調節功能 | |||||
| 保護功能 | 電網過載，欠壓，缺相，三相瞬時過流，三相延時過流， 母線過壓，母線欠壓，過熱，風機故障，電源故障，限流保護，頻率保護，熔絲故障 | |||||
| 電網結構 | 三相四線 | 三相三線 | ||||
| 性能指標 | ||||||
| 濾波范圍 | 2-50次 | |||||
| 開關頻率 | 20KHz | |||||
| 濾波能力 | THDi<5%(額定負載，THDu<1%) | |||||
| 快速響應時間 | <40us | |||||
| 全響應時間 | <10ms | |||||
| 目標PF | -1~+1 | |||||
| 通訊監控 | ||||||
| 通訊接口 | RS485，網口 | |||||
| 通訊協議 | Modbus協議，Transmission Control Protocol/Internet Protocol,傳輸控制協議/互聯網協議 | |||||
| 模塊顯示界面 | 4.3寸觸摸屏 7寸LCD觸摸屏 | 7寸LCD觸摸屏 | ||||
| 安裝方式 | 壁掛式/機架式 | 整柜式 | ||||
| 進線方式 | 上進線/后進線 | |||||
| 集中監控 | 可選配10In集中監控觸摸屏，每臺集中監控觸摸屏最多管理6臺APF模塊 | |||||
| 寬*深*高 | 540x545x190/540x551x219 | 600x800x2000 | ||||
| CT接線方式 | 支持源側/負載側 | |||||
| 環境要求 | ||||||
| 運行溫度 | -10℃~+45℃ | |||||
| 相對濕度 | 5%~95%，無凝露 | |||||
| 防護等級 | IP20 | |||||
| 冷卻方式 | 智能風冷 | |||||
| 海拔高度 | 2000m,更高海拔降容使用 | |||||
| APF選型查詢表（參考值） | |||||
| 商業地產/地鐵 | 醫療/冶金 | 數據機房 | 多媒體 | 石化/重工業 | |
| 變壓器(KVA) | 15% | 20% | 25% | 30% | 35% |
| 建議配置容量（A) | |||||
| 200 | 50 | 50 | 50 | 75 | 100 |
| 250 | 50 | 50 | 75 | 75 | 100 |
| 315 | 50 | 75 | 100 | 100 | 125 |
| 400 | 50 | 75 | 100 | 125 | 150 |
| 500 | 75 | 100 | 125 | 150 | 200 |
| 630 | 100 | 125 | 175 | 200 | 250 |
| 800 | 100 | 150 | 200 | 250 | 300 |
| 1000 | 150 | 200 | 250 | 300 | 350 |
| 1250 | 175 | 250 | 300 | 400 | 450 |
| 1600 | 200 | 300 | 400 | 500 | 550 |
| 2000 | 250 | 375 | 500 | 600 | 700 |
| 2500 | 300 | 450 | 600 | 700 | 850 |
| 以上所有數據，均為變壓器正常工況下的諧波畸變經驗值。 | |||||
