日本旭化成 PA66 1300S：卓越性能與廣泛應(yīng)用的理想材料

在眾多高性能工程塑料中，日本旭化成的 PA66 1300S 憑借其出色的綜合性能，成為了各個(gè)行業(yè)的理想材料選擇。它不僅具備 PA66 材料的諸多共性優(yōu)點(diǎn)，更在特定性能方面有著卓越表現(xiàn)，為產(chǎn)品的創(chuàng)新設(shè)計(jì)和高質(zhì)量制造提供了堅(jiān)實(shí)支撐。

一、基本信息

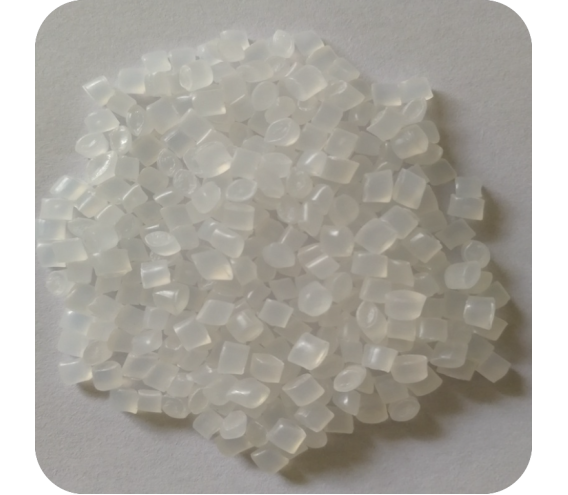

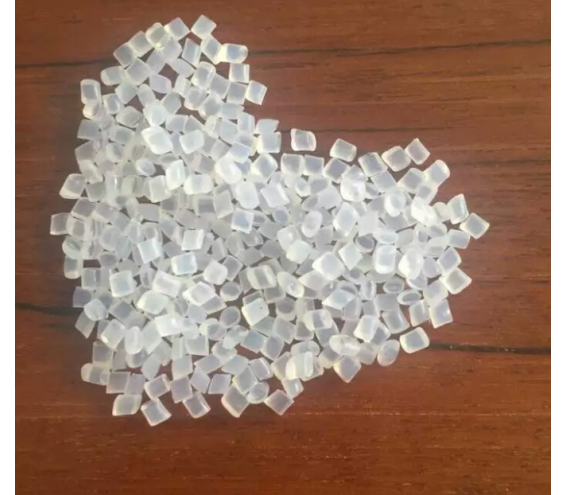

PA66 1300S 屬于聚酰胺 66（PA66）系列產(chǎn)品，由日本旭化成精心研發(fā)生產(chǎn)。其外觀呈現(xiàn)為均勻的白色顆粒，顆粒形態(tài)規(guī)整，有利于在加工過程中的順暢輸送和均勻塑化。該產(chǎn)品具有相對(duì)密度為 1.35g/cm3 的特點(diǎn)，這一密度數(shù)值使其在保證材料強(qiáng)度的同時(shí)，兼顧了一定的輕量化優(yōu)勢(shì)，為對(duì)重量有要求的應(yīng)用場(chǎng)景提供了可能。此外，其熔體流動(dòng)速率（MFR）在特定條件下處于合適范圍，為高效的加工成型奠定了基礎(chǔ)。

二、特性

高強(qiáng)度與高剛性：PA66 1300S 具有極為出色的機(jī)械性能，其拉伸強(qiáng)度高達(dá) 196MPa，彎曲模量可達(dá) 8820MPa。這使得由它制成的零部件能夠承受較大的外力作用，在高負(fù)荷的工作環(huán)境下依然能夠保持穩(wěn)定的形狀和結(jié)構(gòu)完整性，廣泛應(yīng)用于對(duì)強(qiáng)度和剛性要求嚴(yán)苛的領(lǐng)域。

良好的耐熱性：該材料的熱變形溫度（HDT）在 1.82MPa 壓力下高達(dá) 250℃，這意味著它能夠在較高溫度環(huán)境中長期穩(wěn)定工作，不會(huì)因受熱而發(fā)生明顯的變形或性能劣化。這種優(yōu)異的耐熱性能使其特別適用于在高溫條件下運(yùn)行的設(shè)備部件制造。

優(yōu)異的耐磨性：PA66 1300S 的摩擦系數(shù)低，且具有良好的耐磨耗性能。在實(shí)際應(yīng)用中，可有效減少零部件之間的摩擦損耗，延長產(chǎn)品的使用壽命，尤其適用于頻繁接觸、相對(duì)運(yùn)動(dòng)的部件，如機(jī)械傳動(dòng)系統(tǒng)中的齒輪、滑塊等。

出色的尺寸穩(wěn)定性：產(chǎn)品在成型后，能夠保持高度的尺寸穩(wěn)定性，受環(huán)境溫度、濕度變化的影響極小。其低線性膨脹系數(shù)確保了制品在不同工況下的尺寸精度，為精密零部件的制造提供了可靠保障。

良好的電絕緣性：PA66 1300S 具有優(yōu)良的電絕緣性能，體積電阻率高，介電常數(shù)和介電損耗角正切值低。這使得它在電氣和電子領(lǐng)域中被廣泛應(yīng)用于制造各種絕緣部件，確保電氣設(shè)備的安全穩(wěn)定運(yùn)行。

耐化學(xué)腐蝕性：對(duì)許多化學(xué)物質(zhì)，如常見的酸、堿、有機(jī)溶劑等具有良好的耐受性。在不同化學(xué)環(huán)境中，能夠保持自身的物理和化學(xué)性能穩(wěn)定，不會(huì)發(fā)生化學(xué)反應(yīng)導(dǎo)致材料損壞，大大拓寬了其應(yīng)用范圍。

三、用途

汽車工業(yè)

發(fā)動(dòng)機(jī)周邊部件：如進(jìn)氣歧管、發(fā)動(dòng)機(jī)罩蓋、散熱器水箱等。PA66 1300S 的高耐熱性和高強(qiáng)度能夠承受發(fā)動(dòng)機(jī)艙內(nèi)的高溫和機(jī)械應(yīng)力，確保部件在惡劣環(huán)境下的可靠運(yùn)行。

傳動(dòng)系統(tǒng)部件：用于制造汽車的齒輪、傳動(dòng)軸等傳動(dòng)部件。其優(yōu)異的耐磨性和高強(qiáng)度可以有效減少傳動(dòng)過程中的磨損和能量損耗，提高傳動(dòng)效率和部件使用壽命。

電氣系統(tǒng)部件：汽車的接插件、電氣外殼等對(duì)材料的電絕緣性和尺寸穩(wěn)定性要求較高，PA66 1300S 恰好滿足這些需求，能夠保證電氣系統(tǒng)的安全穩(wěn)定運(yùn)行。

電子電器領(lǐng)域

電子設(shè)備外殼：憑借良好的機(jī)械性能和外觀質(zhì)量，可用于制造手機(jī)、平板電腦、筆記本電腦等電子設(shè)備的外殼，為內(nèi)部電子元件提供可靠的保護(hù)，同時(shí)滿足消費(fèi)者對(duì)產(chǎn)品外觀質(zhì)感的要求。

電氣絕緣部件：在各類電氣設(shè)備中，如插座、插頭、開關(guān)、繼電器等，PA66 1300S 的優(yōu)良電絕緣性能使其成為制造絕緣部件的理想材料，能夠有效防止電氣事故的發(fā)生。

散熱部件：由于其一定的熱傳導(dǎo)性能和良好的加工性能，可用于制造電子設(shè)備的散熱片等散熱部件，幫助電子元件及時(shí)散熱，保證設(shè)備的正常運(yùn)行。

工業(yè)機(jī)械

機(jī)械零部件：廣泛應(yīng)用于制造各種工業(yè)機(jī)械中的齒輪、凸輪、滑塊、軸承等零部件。其高強(qiáng)度、高剛性和耐磨性能夠滿足工業(yè)機(jī)械在高速、高負(fù)荷運(yùn)轉(zhuǎn)條件下的性能要求，提高機(jī)械設(shè)備的工作效率和穩(wěn)定性。

密封件：PA66 1300S 制成的密封件，如密封圈、密封墊等，具有良好的耐化學(xué)腐蝕性和密封性能，可在不同工業(yè)環(huán)境下有效防止液體、氣體的泄漏，保障設(shè)備的正常運(yùn)行。

其他領(lǐng)域

體育用品：在一些高端體育用品中，如自行車的零部件、高爾夫球桿的握把等，PA66 1300S 的高強(qiáng)度和輕量化特性能夠提升產(chǎn)品的性能和使用體驗(yàn)。

醫(yī)療器械：可用于制造一些醫(yī)療器械的零部件，如手術(shù)器械的手柄、醫(yī)療設(shè)備的外殼等，其良好的生物相容性和機(jī)械性能能夠滿足醫(yī)療器械的嚴(yán)格要求。

四、加工成型

注塑成型

干燥處理：PA66 1300S 具有一定的吸濕性，在加工前必須進(jìn)行充分的干燥處理。建議干燥溫度為 80-90℃，干燥時(shí)間 4-6 小時(shí)，將材料的水分含量控制在 0.1% 以下，以避免在注塑過程中因水分氣化導(dǎo)致制品出現(xiàn)氣泡、銀絲等缺陷。

注塑溫度：料筒溫度一般設(shè)定在 260-290℃，具體溫度可根據(jù)制品的形狀、尺寸和注塑機(jī)的性能進(jìn)行適當(dāng)調(diào)整。較高的注塑溫度有助于提高材料的流動(dòng)性，但過高的溫度可能導(dǎo)致材料分解，影響制品性能。

模具溫度：模具溫度對(duì)制品的外觀質(zhì)量和尺寸精度有重要影響。一般建議模具溫度控制在 80-120℃，較高的模具溫度有利于提高制品的表面光潔度和減少內(nèi)部應(yīng)力，但也會(huì)延長成型周期。

注塑壓力和速度：注塑壓力一般在 80-150MPa 之間，具體壓力應(yīng)根據(jù)制品的復(fù)雜程度和壁厚進(jìn)行調(diào)整。對(duì)于薄壁制品，可適當(dāng)提高注塑速度，以確保材料能夠快速充滿模具型腔；而對(duì)于厚壁制品，則應(yīng)適當(dāng)降低注塑速度，以避免出現(xiàn)噴射紋等缺陷。

保壓和冷卻：保壓時(shí)間一般為 10-30 秒，保壓壓力為注塑壓力的 60%-80%，合理的保壓可以有效補(bǔ)充制品在冷卻收縮過程中的材料，減少制品的縮痕和變形。冷卻時(shí)間根據(jù)制品的厚度而定，一般為 10-40 秒，確保制品充分冷卻定型后再進(jìn)行脫模。

擠出成型

螺桿選擇：宜選用長徑比（L/D）為 20-30，壓縮比為 3-4 的漸變型螺桿，以確保材料在擠出過程中能夠得到充分的塑化和均勻的混合。

加工溫度：擠出機(jī)料筒溫度一般控制在 250-280℃，機(jī)頭溫度略低于料筒溫度，在 240-260℃之間。溫度的設(shè)定應(yīng)根據(jù)擠出機(jī)的類型、螺桿轉(zhuǎn)速以及制品的要求進(jìn)行適當(dāng)調(diào)整。

牽引速度：牽引速度應(yīng)與擠出速度相匹配，以控制制品的尺寸和形狀精度。對(duì)于管材擠出，牽引速度過快可能導(dǎo)致管材壁厚變薄，過慢則可能使管材堆積變形；對(duì)于板材擠出，牽引速度要確保板材能夠均勻地被牽引出?？?，避免出現(xiàn)波浪形等缺陷。

冷卻定型：擠出后的制品需要通過冷卻水槽或冷卻風(fēng)環(huán)等設(shè)備進(jìn)行冷卻定型。冷卻介質(zhì)的溫度和流量應(yīng)根據(jù)制品的材料特性和尺寸進(jìn)行調(diào)整，確保制品能夠快速、均勻地冷卻，獲得良好的尺寸精度和表面質(zhì)量。

五、包裝和儲(chǔ)存注意事項(xiàng)

包裝：PA66 1300S 通常采用 25kg / 包的包裝規(guī)格，包裝材料一般為防潮性能良好的紙袋或塑料袋，外部再用編織袋進(jìn)行加固，以確保產(chǎn)品在運(yùn)輸和儲(chǔ)存過程中的質(zhì)量不受影響。部分客戶如有特殊需求，也可提供其他包裝形式。

儲(chǔ)存：產(chǎn)品應(yīng)儲(chǔ)存在干燥、通風(fēng)良好的倉庫內(nèi)，避免陽光直射和潮濕環(huán)境。儲(chǔ)存溫度建議控制在 5-35℃之間，相對(duì)濕度不超過 60%。同時(shí)，要遠(yuǎn)離火源、熱源以及有機(jī)溶劑等易燃易爆和易腐蝕的物質(zhì)，防止材料性能受到損害。在儲(chǔ)存過程中，應(yīng)遵循先進(jìn)先出的原則，確保產(chǎn)品在保質(zhì)期內(nèi)使用，一般 PA66 1300S 的保質(zhì)期為 12 個(gè)月。如果儲(chǔ)存條件良好，且產(chǎn)品外觀和性能未出現(xiàn)異常，在經(jīng)過檢測(cè)確認(rèn)后，可適當(dāng)延長使用期限。

****，日本旭化成 PA66 1300S 以其卓越的性能、廣泛的用途以及良好的加工成型性，成為了高性能工程塑料領(lǐng)域的佼佼者。無論是在汽車工業(yè)、電子電器領(lǐng)域，還是在工業(yè)機(jī)械等其他行業(yè)，都能夠?yàn)楫a(chǎn)品的創(chuàng)新和升級(jí)提供有力支持。同時(shí)，在包裝和儲(chǔ)存過程中遵循相關(guān)注意事項(xiàng)，能夠確保材料始終保持優(yōu)良的性能，為用戶帶來可靠的使用體驗(yàn)。
