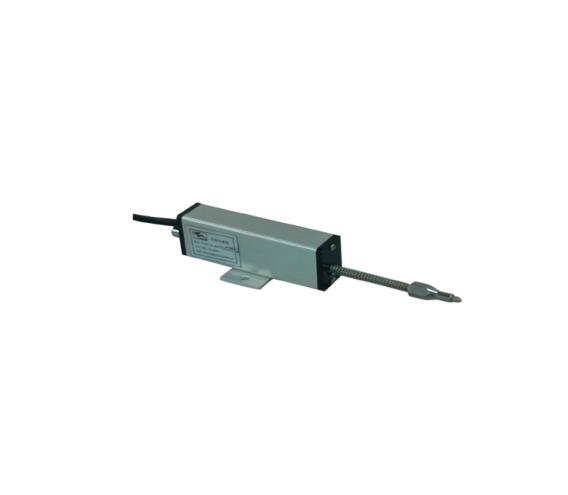

FTWY-50位移傳感器

一、產品介紹：

測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場作用于波導管，使波導管產生磁致伸縮現象，產生應變脈沖，根據應變脈沖來判斷活動磁環的位置。

二、產品特點：

采用外殼表面陽極處理，防腐蝕。內置進口波導絲作為測量單元，經DSP數字信號處理，精度高，無溫漂，無接觸，壽命長達二十年，滑竿球頭具有自動對中功能，便于安裝，允許極限運動速度為10m/s。

三、產品應用：

廣泛應用于土木工程、巖石工程、機械、水利水電等位置測量領域。

四、工作原理：

FTWY-50數碼位移傳感器通過可伸縮測桿在被測體移動時帶動釤鈷合金材料在固定霍爾芯片內移動，利用霍爾效應輸出電壓信號。該信號直接進入16位單片機進行采樣，轉換成數字信號后，對其位置非線性編碼，最后直接以RS485標準輸出位移數字量。

五、產品優勢：

位移傳感器的特點就是直接輸出數字信號，無需讀數儀。

六、技術參數：

1.技術指標：符合混凝土結構實驗方法標準；

2.量程：50、100、200、300、400、500㎜可選；

3.精度：0.02%F·S；

4.輸出方式：RS485/RS232/無線；

5.供電方式：12VDC；

6.工作環境:-40～60℃,98%相對濕度；

7.防護等級:IP65。
