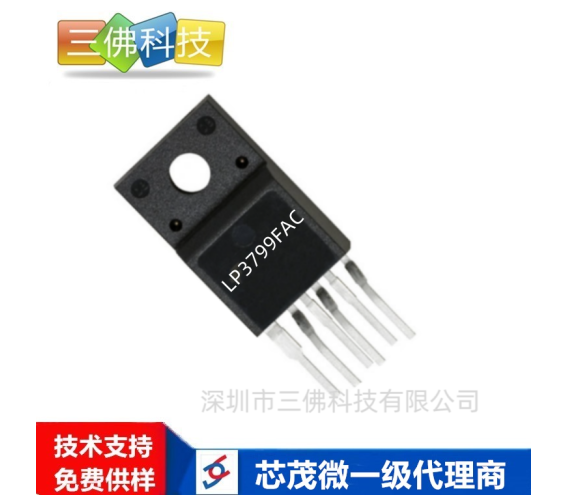

深圳市三佛科技有限公司供應非隔離60W集成MOS管原邊方案LP3799FAC，原裝現貨

LP3799AAA 12W SOP7L
LP3799BAB 18W SOP8L
LP3799BBB 18W SOP8L
LP3799FAES 36W TO220F-6L
LP3799EABS 24W ASOP6
LP3799DABS 24W DIP8
LP3799BABS 18W SOP8L
LP3799FAC 48W TO220-6F
LP3799FBC 48W TO220-6F
LP3799DBB 24W DIP7
LP3799ABA 24W SOP7

芯茂微一級代理商

原裝，庫存現貨，技術支持，價格優勢

LP3799FAC 內部集成大于 650V 高壓功率管，采用特有的檢測方式和算法，系統可以工作在恒壓和恒流兩種狀
態。
LP3799FAC 采用原邊反饋控制方式，可省略光耦和TL431，可以工作在 DCM 和 CCM 兩種工作方式。
在恒壓工作狀態下，系統的工作方式隨負載的變化而變化，當負載為重載的時候，其工作在峰值電流控制
的定頻方式，原邊峰值電流隨負載的降低而降低，當負載降低到一定程度時，系統工作在變頻方式，通過
降低系統工作頻率的方式來提高全負載范圍內的平均效率。

在恒流工作狀態時， 芯片通過 FB 電壓得到副邊電流退磁占比，通過 CS 電壓的中心點來取得副邊電流退
磁時間內的電流平均值，通過固定所述電流平均值和退磁占比的乘積來實現良好的恒流特性。為了提升整體
系統的 EMI 特性，LP3799FAC 通過特有的多位數字臺階抖頻技術來降低傳導能量，同時LP3799FAC通過分段驅動方
式來減小輻射能量，讓電源系統在低成本的情況下可以通過認證。

60W集成MOS管原邊方案LP3799FAC應用：充電器和適配器應用，其他恒壓恒流應用場。

對于傳統的電流模式控制，如何避免在連續模式下，當占空比超過 50%時，出現系統穩定性問題是關鍵。LP3799內部采用在采樣電壓信號上疊加斜率電壓的方式實現斜率補償，這樣極大的增加了系統工作在連續模式下的穩定性，避免了次諧波振蕩的產生且降低了輸出電壓紋波。
輸出短路保護
當FB 腳檢測到的關斷電壓小于 Vr miccup且持續6個周期時，則判定輸出短路保護，系統重啟。

輸出過壓保護
當FB腳檢測到的關斷電壓大于Vre_ovp-3.0V且持續3個周期，則判斷輸出過壓保護，系統重啟。
輸入過壓保護
Vcc 大于啟動電壓 Vcc_sr，母線電壓 Vaurk 由小變大,相應的出 FB腳電流也在增大,當電流大于 Iov且持續3個周期后，電流若還大于Iovp，則判定發生輸入過壓保護，系統重啟。
輸入欠壓保護
情況 1: Vcc 大于啟動電壓 Vcc sr,母線電壓 VBuLK由大變小，相應的出 FB 腳電流也在減小，當電流小于 Io1 且持續 Teo時間后，電流若還小于 IBo1,則判定發生輸入欠壓保護，系統重啟。
情況 2:系統上電后對 VCC 電容進行充電當VCC電壓大于啟動電壓 VCC ST，芯片出開關脈沖:

售后服務：公司免費提供樣品，并提供產品運用的技術上支持。
阿里店鋪：阿里 “供應商 ”搜索 ，深圳市三佛科技有限公司，咨詢客服購買。
