BW-4022A

半導體分立器件靜態測試系統

品牌：博微電通

名稱：半導體直流參數測試系統/分立器件測試儀/半導體靜態測試機

型號：BW-4022A

用途：針對Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度靜態參數包括導通、關斷、擊穿、漏電、增益等直流參數進行較好測試

BW-4022A產品介紹：BW-4022A 晶體管直流參數測試機是新一代針對半導體器件測試系統，經過我公司多次升級與產品迭代，目前測試性能、精度、測試范圍及產品穩定度得到大幅提升，成為半導體電子行業、新能源行業、封裝測試、家電行業、科研教育等領域來料檢驗、研發分析、產品選型等重要檢測設備之一。

BW-4022A 晶體管直流參數測試機大規模 32 位 ARMMCU 設計， PC 中文操作界面，高壓源 2500V：選配1.4KV-- 2KV，高流源500A ：選配 40A、100A、200A、300A及以上。程控軟件基于 Lab VIEW 平臺， 填充調用式菜單操作界面，測試界面簡潔靈活、人機界面友好。配合開爾文綜合集成測試插座，只需要根據不同器件更換測試座配合系統自適應測試設置可完成大多數電子元件的靜態參數參數， 系統內部配置因線路、接觸性、及EMC引起的干擾進行自動補償，確保測試結果準確度；針對Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度靜態參數包括導通、關斷、擊穿、漏電、增益等直流參數進行準確測試。

產品電氣參數：

產品信息

產品型號：BW-4022A

產品名稱：半導體直流參數測試機

物理規格

主機尺寸：深660*寬 430*高 210(mm)

主機重量：＜28kg

電氣環境

主機功耗：＜300W

海拔高度：海拔不超過4000m

環境要求：-20℃ ~ 60℃（儲存）、5℃ ~ 50℃（工作）

相對濕度：20%RH～75%RH (無凝露 ，濕球溫度計溫度 45℃以下)

大氣壓力：86Kpa ～106Kpa

防護條件：無較大灰塵，腐蝕或爆開性氣體，導電粉塵等

電網要求：AC220V、 ±10%、50Hz±1Hz

工作時間：連續

服務領域：

產品特點：

?? 客戶端PC、工控機均可程控測試機進行測試

?? 菜單調用式測試程序亦可編輯軟件操作簡便、人機界面友好

?? 針對Si/SiC/GaN材料的IPM/IGBT/MOS/DIODE/BJT/SCR等高精度靜態參數測試

?? 系統基于 Lab VIEW 平臺開發

?? 自動識別器件極性、 NPN/PNP

?? 16 位 ADC，1M/S 采樣速率

?? 高壓源 2500V：選配1.4KV-- 2KV

?? 高流源500A ：選配 40A、100A、200A、300A及以上

?? 驅動電壓 10mV~40V

?? 控制極電流 10uA~100mA

?? 四線開爾文連接確保連接可靠性

?? RS232 串口通信

?? Prober 接口、Handler 接口可選（16Bin）

?? 提供豐富的測試適配器

?? 切換板采用高速水銀繼電器，測試效率與可靠性大大提高

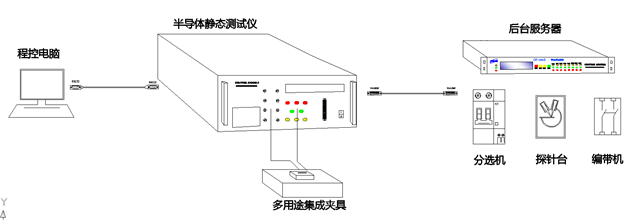

?? 可與分選機、探針臺、編帶機等聯機測試
