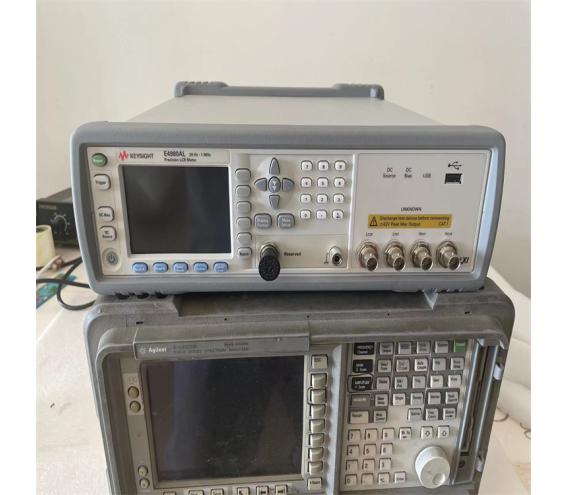

是德科技KEYSIGHT E4980AL LCR測試儀

主要特性與技術指標

頻率

20 Hz 至 300 kHz/500 kHz/1 MHz，在任意頻率范圍內均能提供 4 位分辨率

基本精度

在高低阻抗下進行測量，均可實現的測量可重復性和 0.05% 的基本測量精度

更多特性

100 uV 至 2 Vrms，1 uA 至 20 mA 可變測試信號

直流偏置 1.5/2 V

自動電平控制

直流電阻

201 點列表掃描

通用 PC 連通性（LAN、USB 和 GPIB）

頻率可升級

緊湊輕便：

體積小巧, 便于運輸

– 370 (寬) x 105 (高) x 390 (深) mm

– 5.3 千克 (11.7 磅)

標配 LAN/USB/GPIB 接口：

靈活的 PC 連通性和極快的傳輸速度

– 10/100 Base-T LAN

– USB (USBTMC) 接口

– GPIB 可實現穩定的儀器控制和測試自動化

外部觸發

高達 2 MHz 的和快速的測量

的測量結果讓用戶對設計與測試充滿信心

的阻抗測量

E4980A LCR 表性能，適用于所有阻抗測量。

要滿足當前新器件的測試要求，需要可 靠的測量性能。只有 E4980A 能同時在低阻抗量程和高阻抗量程上，提供極快的測量速度和測量性能，以及極高的耗散系數精度。

穩定的小 ESR/低阻抗測量

為滿足高速和低功耗電路的需求，電容器的等效串聯電阻 (ESR) 正變得越來越小，給測量造成麻煩。E4980A 在這方面的測量性能具有極高的穩定性。

的高阻抗測量

片狀電容器和半導體晶圓的電容值現已達 到毫微微法拉 (fF) 級。為實現更高的良率和設計可靠性，需要執行穩定和的高阻抗測量。E4980A 在這方面的性能遠遠超過了是德科技早期已成為行業標準的 LCR 表 (4284A)，可進一步改善小電容器件的測量穩定性。

通用測量功能滿足您的應用需求

強大的功能特性能夠提高測量可靠性和測試效率

6 種方便的顯示模式

可任選 6 種顯示模式之一，適應您特定的測量需求。

正常視圖，查看測試數據的各個方面

放大視圖，讓讀數更容易查看

料倉號視圖，比較測量結果并對器件進 行分類

料倉計數視圖，用于統計和評定

列表掃描視圖，用于顯示連續數據

空屏視圖，在高測試速度時關閉顯示 屏, 節省屏幕刷新時間

201 點列表掃描

頻率、測量范圍和激勵條件均可作為列表參數設置 (多 201 個點)。您可以分別選擇兩個參數，用以在各種測量條件下測試。

直流電阻測量

。
